四川少妇BBw搡BBBB槡BBBB,国产爆乳无码一区二区在线,台湾佬自拍偷区亚洲综合另类,毛片免费全部播放无码的视频,久久精品久久精品国产大片无码

歡迎來到深圳市微測檢測有限公司官方網(wǎng)站!

400-666-1678
快速啟動檢測認(rèn)證
當(dāng)前位置:首頁11 » 微測檢測資訊中心 » 行業(yè)新聞 » 解析最新UN38.3認(rèn)證測試項(xiàng)目及要求

解析最新UN38.3認(rèn)證測試項(xiàng)目及要求

查看手機(jī)網(wǎng)址
掃一掃!解析最新UN38.3認(rèn)證測試項(xiàng)目及要求掃一掃!
人氣:-發(fā)表時(shí)間:2016-06-13 10:19【

 電池測試

  UN38.3認(rèn)證標(biāo)準(zhǔn)在更新,測試項(xiàng)目及要求也在變化。作為保障鋰電池航空運(yùn)輸?shù)陌踩?,微測檢測嚴(yán)格按照測試項(xiàng)目的要求來進(jìn)行測試,那問題來了,最新的UN38.3認(rèn)證的測試項(xiàng)目及要求是怎么樣的呢?

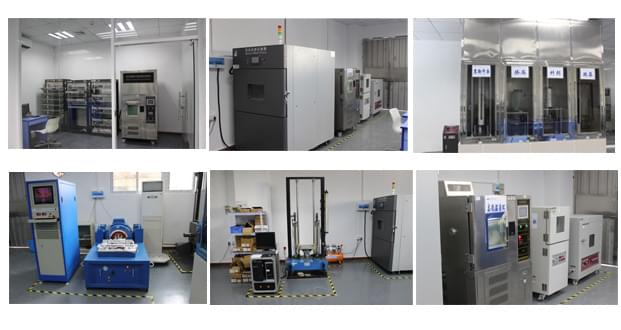

  一、測試項(xiàng)目

  包括:高度模擬、溫度試驗(yàn)、振動、沖擊、外短路、撞擊、過度充電、強(qiáng)制放電。

  二、測試要求

  T1.高度模擬

  該試驗(yàn)?zāi)M空運(yùn)時(shí)低氣壓環(huán)境。
  ① 試驗(yàn)方法:被試電池在壓力為11.6kPa或更低, 溫度為(20±5)℃的環(huán)境下至少放置6h。
  ② 要求:試驗(yàn)后,被試電池應(yīng)無滲漏、無排氣、無解體、無破裂、無著火及開路電壓不小于本項(xiàng)目測試前的開路電壓 的90%。

  T2.溫度試驗(yàn)

  該試驗(yàn)用來評估溫度快速變化的條件下電池的密封完善性和內(nèi)部電連接。
  ①試驗(yàn)方法:被試電池在(72±2)℃的溫度下至少放置6h,接著在(-40±2)℃的溫度下至少放置6h,兩個(gè)溫度之間轉(zhuǎn)換的最長時(shí)間為30min。溫度沖擊共進(jìn)行10次后,被試電池應(yīng)在環(huán)境溫度為(20±5)℃試驗(yàn)條件下放置24h。
  ②要求:試驗(yàn)后,被試電池應(yīng)無滲漏、無排氣、無解體、無破裂、無著火及開路電壓不小于本項(xiàng)目測試前的開路電壓的90%。

  T3.振動

  該試驗(yàn)?zāi)M在運(yùn)輸情況下的振動。
  ①試驗(yàn)方法:將被試電池固定在振動臺上,15min內(nèi)從7Hz~ 200Hz~7Hz完成一次對數(shù)掃頻正弦振動,3h內(nèi)完成三維方向12次振動。
  ②要求:試驗(yàn)后,被試電池應(yīng)無滲漏、無排氣、無解體、無破裂、無著火及開路電壓不小于本項(xiàng)目測試前的開路電壓的90%。

  T4.沖擊

  該試驗(yàn)?zāi)M運(yùn)輸過程中可能發(fā)生的碰撞和沖擊。
  ①試驗(yàn)方法:用能固定被試電池的所有表面都堅(jiān)固的同定架將被試電池固定在試驗(yàn)機(jī)上。每個(gè)被試電池應(yīng)經(jīng)受下述條件的加速度、脈沖持續(xù)時(shí)間的沖擊試驗(yàn):半正弦脈沖峰值加速度150gn脈沖持續(xù)時(shí)間6ms,振動次數(shù)每個(gè)安裝方向進(jìn)行3次,總共18次
  ②要求:試驗(yàn)后,被試電池應(yīng)無滲漏、無排氣、無解體、無破裂、無著火及開路電壓不小于本項(xiàng)目測試前的開路電壓90%。

  T5.外部短路

  該試驗(yàn)?zāi)M處理電池時(shí)可能發(fā)生的外短路情況。
  ①試驗(yàn)方法:電池應(yīng)在(55±2)℃的環(huán)境下達(dá)到溫度平衡后,在相同的溫度下經(jīng)受外電路總阻值小于0.1?的短路,短路持續(xù)至電池外殼溫度回落至(55±2)℃后,持續(xù)1h以上,再觀察被試電池6h以后才能結(jié)束本項(xiàng)試驗(yàn)。
  ②要求:被試電池在短路試驗(yàn)中其外殼溫度不應(yīng)超過170℃。在試驗(yàn)后6h內(nèi),電池?zé)o解體、無破裂、無起火。

  T6.撞擊/擠壓

  該試驗(yàn)?zāi)M在運(yùn)輸過程中可能發(fā)生的撞擊或擠壓等可能造成內(nèi)部短路的情形。
  ①試驗(yàn)方法——撞擊(適用于直徑不小于18mm的圓柱形電池)
    將被試樣品放置在平面上,將一個(gè)直徑為15.8mm的圓棒交叉放置在樣品上,一個(gè)重量為9.1kg的重物自(61±2.5)cm高處落于電池表面。
  ②試驗(yàn)方法——擠壓
    將被試樣品放在兩個(gè)平面之間擠壓,擠壓力度逐漸加大,直到出現(xiàn)以下三種情況之一
  (a) 施加的力量達(dá)到13千牛±0.78千牛
  (b)電池的電壓下降至少100兆伏
  (c)電池變形達(dá)原始厚度的50%
  ③要求:被試電池在(重物)沖擊中其外殼溫度不應(yīng)超過170℃。在試驗(yàn)后6h內(nèi),電池?zé)o解體、無破裂、無著火。

  T7.過度充電

  該試驗(yàn)評估可充電電池承受過度充電狀況的能力。
  ①方法:被試電池在兩倍的制造商建議的最大連續(xù)充電電流的條件下進(jìn)行24h充電試驗(yàn)。
 (a)制造商建議的充電電壓不大于18伏時(shí),試驗(yàn)的最小電壓應(yīng)是電池組的最大充電電壓的兩倍或22伏兩者中的較小者。
 (b)制造商建議的充電電壓大于18伏時(shí),試驗(yàn)的最小電壓應(yīng)為最大充電電壓的1.2倍
  ②要求:如果電池在7天內(nèi)無解體、無著火現(xiàn)象出現(xiàn),可再充電池符合要求。



  T8.強(qiáng)制放電

  該試驗(yàn)評估原電池或可再充電池承受強(qiáng)制放電狀況的能力。

  ①方法:
 (a)每個(gè)電池必須在環(huán)境溫度下與12V的直流電電源串聯(lián)在起始電流等于制造商給定的最大放電電流的條件下強(qiáng)制放電;

 (b)給定的放電電流由將一個(gè)適當(dāng)大小的電阻負(fù)荷與試驗(yàn)電池串聯(lián)計(jì)算得出,每個(gè)電池被強(qiáng)制放電的時(shí)間(小時(shí))應(yīng)等于其標(biāo)定電容量除以起始試驗(yàn)電流(安培)。

  ②要求:原電池或可充電電池如在進(jìn)行試驗(yàn)后七天內(nèi)無解體和無燃燒,既符合這要求。

  了解更多UN38.3認(rèn)證的資訊,請登陸微測官網(wǎng):juan-bian-bei.com,或撥打咨詢熱線:400-666-1678!微測檢測竭誠為您服務(wù)!


推薦認(rèn)證

{$Relevantnsws$}
四川少妇BBw搡BBBB槡BBBB,国产爆乳无码一区二区在线,台湾佬自拍偷区亚洲综合另类,毛片免费全部播放无码的视频,久久精品久久精品国产大片无码
