在所有無線產品中，平板電腦FCC&IC的SAR測試要求相較而言，應該算是非常嚴格的了。很多廠商在初次進行產品認證時，會遇到各種各樣的問題，這篇文章對測試要求進行了分析，指出了設計思路，希望能幫助大家掃除知識盲點，避開設計誤區，進而優化產品設計調試進程，幫助產品加快推向市場。

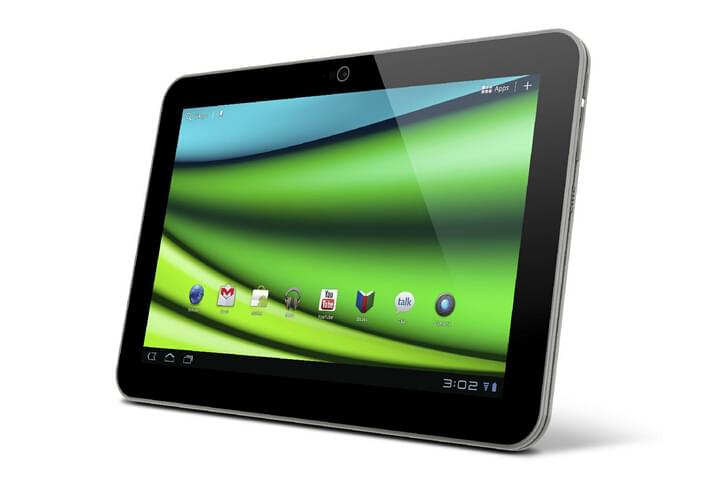

平板電腦類型判定及測試要求
1、正面無聽筒，無頭部通話功能，屏幕尺寸7英寸（17.78厘米）起；
2、對于總對角線大于20cm被定義為平板電腦，總對角線小于20cm被定義為迷你平板電腦；
3、平板電腦要求以0mm緊貼模型，測試距離天線不大于2.5cm的棱邊和表面，迷你平板以5mm距離測試不大于2.5cm的棱邊和表面。
平板電腦針對SAR進行特殊設計的必要性
      以0mm或者5mm距離進行測試，相較普通帶有hotspot功能的手機的測試距離10mm，非常嚴格。根據我們以往的測試經驗，同一個被測物，測試距離由遠及近，它的SAR值會越來越大，到最后幾毫米到0毫米的過程中，SAR測試值會發生極大的“突變”?；谶@個原因，平板有必要作專門的設計，才可能符合FCC&IC平板SAR測試的苛刻要求。
設計思路選擇——近距離傳感器
       通常，我們有以下幾種思路可供選擇：
       思路一：宣稱更大的使用距離，并在說明書中進行描述并給與用戶警示，但是這種方法一般適用于處于被劃分為移動設備類的產品，對應平板電腦，并不現實， FCC&IC對測試距離作了明確的規定；
       思路二：整體降低被測物的發射功率，以保障SAR值合規。這種方案可以確保測得的SAR在限值以?xún)?nèi)，但是卻降低了連接性能，犧牲了用戶體驗；
       思路三：目前業界普遍采用的是“近距離傳感器+功率回退算法”來實現的。具體說來，當人體與天線發生近距離接觸時，傳感器會探測到，并且觸發基帶芯片響應，按照預設的回退值降低發射功率；當人體與天線的距離增大到一定程度之后，傳感器會釋放，發射功率重新恢復正常。由此可見，這套方案相對于前面兩套方案，既能符合FCC要求，又保障了無線連接的性能，收獲了合規和體驗的完美平衡。
對于搭載近距離傳感器平板電腦SAR測試要求
       對于目前通行的上述思路三， FCC要求測試兩種狀態下的SAR值：a.0最小接觸距離（0mm）觸發狀態下的SAR值；b.最小臨界距離（觸發距離-1mm）下的關閉傳感器——即正常功率下的SAR值。
       由于測試距離與發射功率在局部范圍內是反向的，為了保障用戶使用安全（SAR合規），所以對于搭載近距離傳感器的平板電腦，除0mm距離進行測試之外，還要確保傳感器臨界距離、正常功率下合規。
研發調試要點
       引入了傳感器，會有傳感器狀態切換、功率大小的變化。廠家在研發過程中，需要進行的工作：產品初始最大功率的設置；傳感器的選型及設計；各個頻段功率回退值的設置。這三個要點需要統籌考慮，針對各個頻段去設計。
       設定合理的初始功率，不要太大影響后續的調試，又不要太小，影響用戶體驗；且能保證在傳感器臨界位置（觸發距離-1mm）下，各個頻段的最大SAR值皆小于1.6W/Kg，即上述提到的b模式。
        傳感器需要響應靈敏，在觸發距離之內，可以立即響應；覆蓋范圍應充分——可以設計為半包圍、全包圍或印刷在天線表面上等結果，保證在測試各棱邊和表面時，都能響應；
由0mm正常功率下各個頻段SAR值的大小，與1.6W/Kg（1g值）限值相比較，設定各個頻段功率回退值的大小。原文轉自：摩爾實驗室
