上一篇文章中微測分析BQB認證難點之一的定頻，了解定頻的概念，定頻樣機種類，定頻樣機的模式和BQB認證RF測試中定頻樣機要求。

本次文章中我微測繼續和大家探討關乎所有藍牙產品認證的關鍵問題點：樣機定頻。微測實驗室用一個具體拆解的藍牙模塊，用實例給大家做樣機定頻要求的演示。

藍牙模塊定頻要求實例展示

一、定頻軟件的功能要求：

1.要能實現低（2402MHz），中（2441MHz， 高（2480MHz）頻率的定頻發射和接收，并且要能改變發射功率；

2.要能調出藍牙的調制模式：GFSK，π/4 DPSK，8DPSK，并且要能調出每個調制模式的 PACKET TYPE（封包模式）：DH1，DH3，DH5；

3.需要客戶提供軟件的操作方法。

二、定頻樣機要求：

因為軟件是安裝在電腦上的，要把電腦和產品連接才能用軟件來定頻，所以也要提供如何實現產品與電腦連接，也就是連接架構。

（大部分都需要一塊控制板，一邊與電腦連接，另一邊與產品連接，所以客戶也要提供控制板o）

三、連接架構圖：

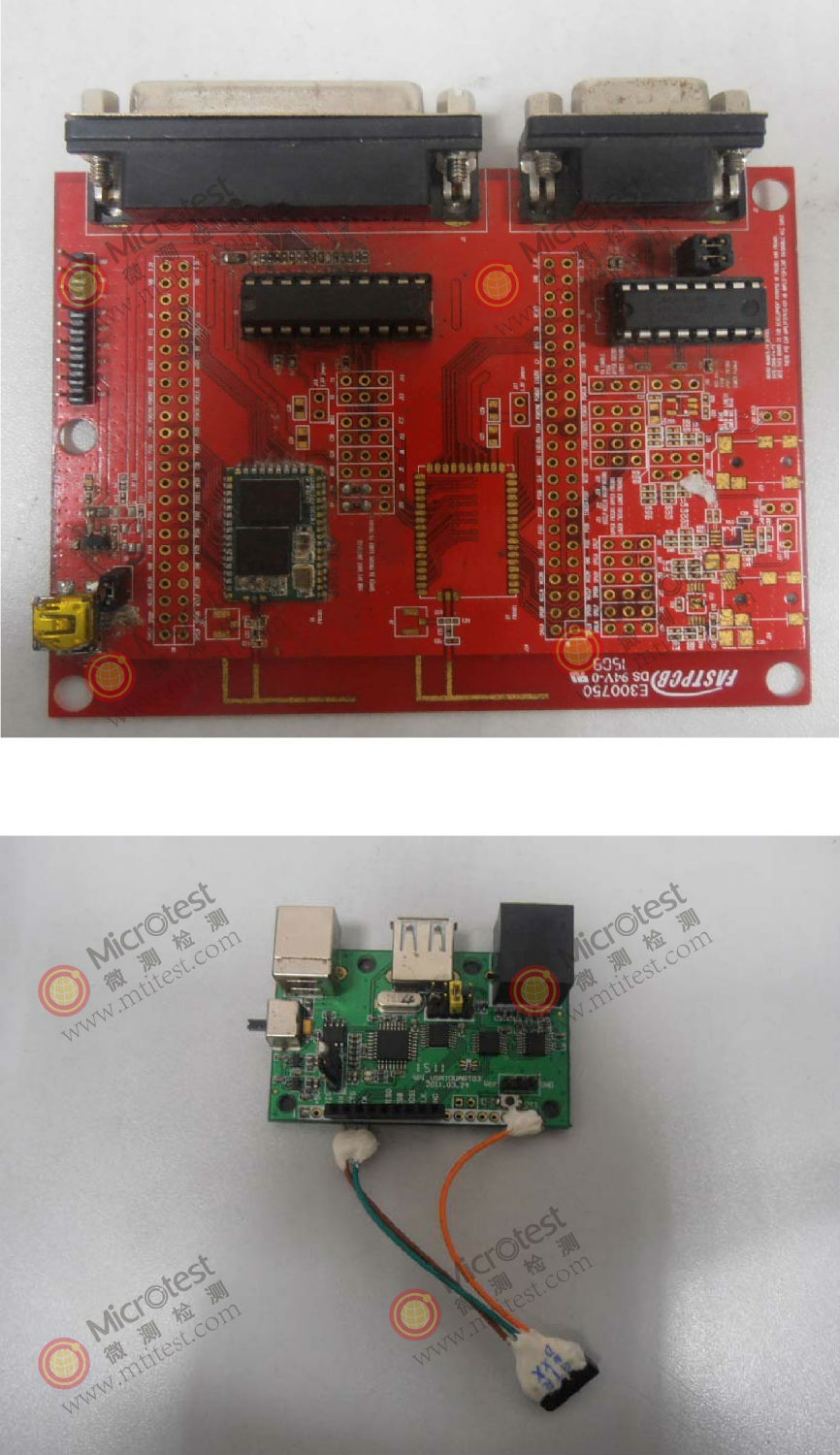

控制板有很多種，不同的公司都有可能不一樣，請見下圖：

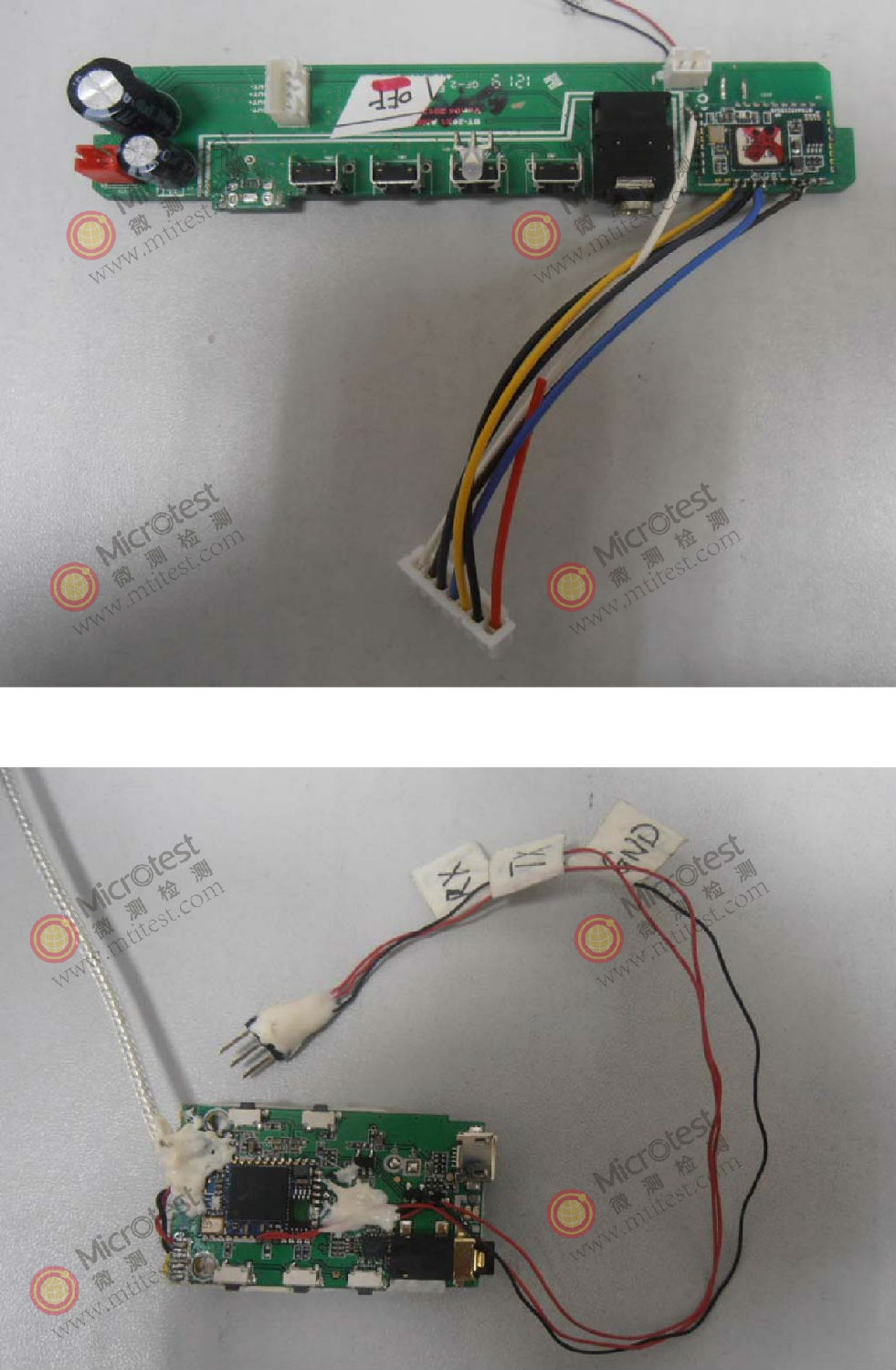

定頻樣機要從模塊引線出來，不同的廠商模塊引線都不一樣，如下圖：

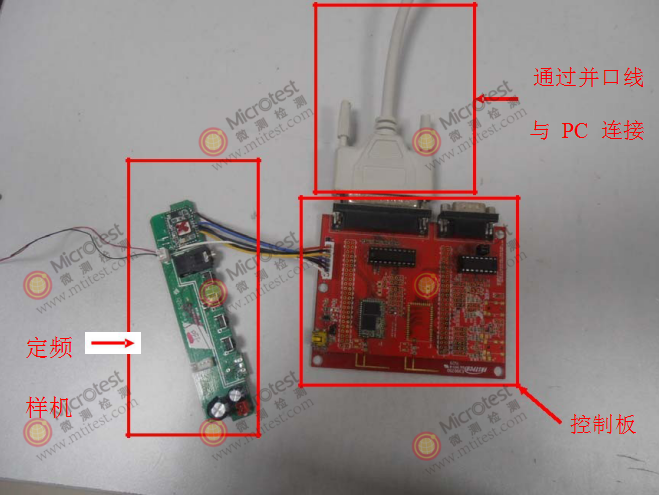

如下圖，是完整的連接架構圖片：

藍牙產品認證中，特別是BQB認證為什么說定頻難，因為定頻樣機，控制板，定頻軟件這三樣沒有確認好。一旦三樣準備齊全，定頻測試順利開展，輕松過！

四、微測檢測提供解決方法：

1.微測有專業工程師指導客戶樣機定頻，供定頻方向。

2.微測藍牙BQB實驗室擁有一套系統的藍牙芯片定頻軟件和方法資源庫，對同類型的芯片定頻可直接由我司工程師操作定頻。
