1

高度摸擬

在壓力不大于11.6kPa，溫度在20±5℃的條件下，并保持6小時(shí)以上。

2

熱沖擊

在75℃±2℃存放6小時(shí)，在30min內(nèi)-40℃±2℃存放6小時(shí)，重復(fù)10次，在環(huán)境溫度放24小時(shí)。

3

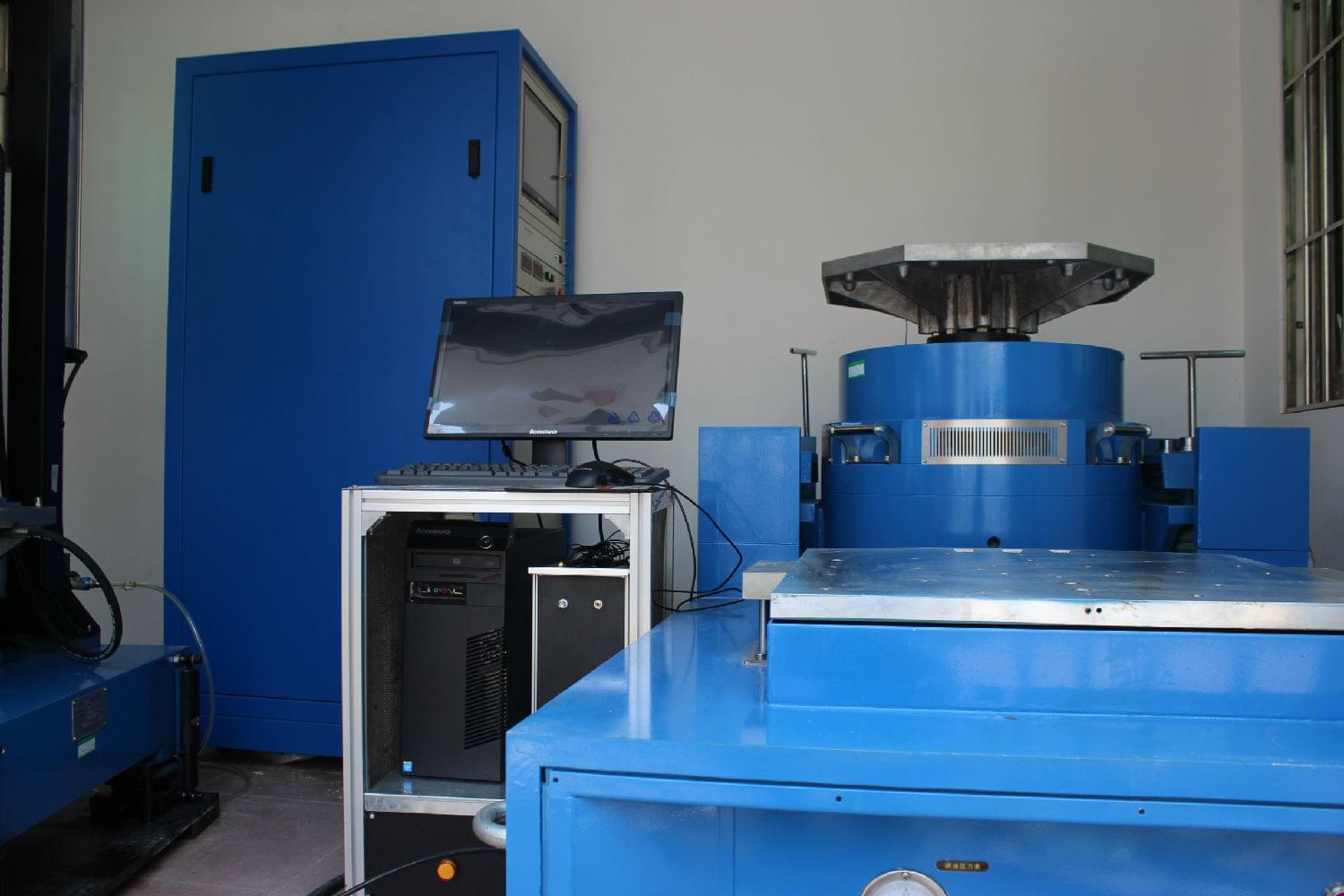

振動(dòng)試驗(yàn)

設(shè)置正弦波形，頻率從7-200-7Hz的對(duì)數(shù)掃頻為時(shí)15min，這一振動(dòng)過(guò)程須對(duì)三個(gè)互相垂直的電池安裝方位的每一個(gè)方向都重復(fù)進(jìn)行12 次，總共為時(shí)3 小時(shí)。

4

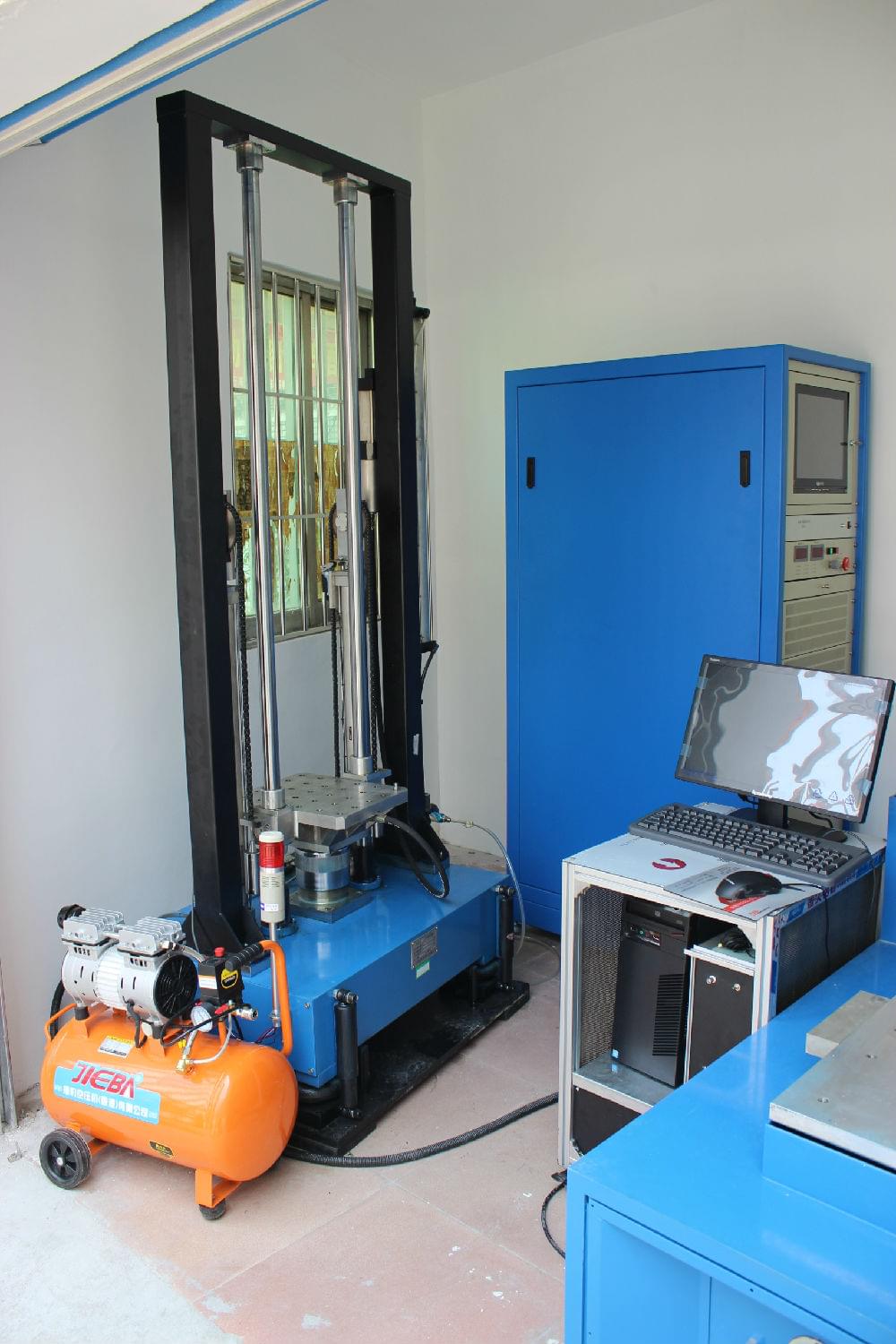

機(jī)械沖擊

每個(gè)電池和電池組須經(jīng)受最大加速度150gn和脈沖持續(xù)時(shí)間6ms的半正弦沖擊，在互相垂直的三個(gè)正反方向都經(jīng)受沖擊三次，共18次。

5

外部短路

外溫度為55±2℃，并經(jīng)受總外阻小于0.1歐姆的短路條件下，當(dāng)外殼溫度回到55±2℃停止試驗(yàn)，再觀察6小時(shí)。

6

重物沖擊/擠壓

 9.1KG重物從61±2.5mm高落在15.8mm的圓棒的電池上，檢測(cè)電池表面溫度，并觀察6小時(shí)。

7

過(guò)充電試驗(yàn)

設(shè)置充電電流為標(biāo)稱最大連續(xù)充電電流的2倍，如標(biāo)稱電壓不大于18V，試驗(yàn)的最小電壓應(yīng)為標(biāo)稱充電電壓的2倍或22V兩者中較小者；如大于18V，就用1.2倍，對(duì)電池過(guò)充24小時(shí)，觀察7天。

8

強(qiáng)制放電

電池串聯(lián)12V直流電源，以最大放電電流強(qiáng)制放電，觀察7天。

9

1.2m跌落

（包裝后）

包裝好的鋰電池在20±5℃條件下，從1200mm（電池最低點(diǎn)）跌落至18-20mm厚的硬木板上(木板鋪在水泥地面上),從X、Y、Z正負(fù)六個(gè)方向，每個(gè)方向跌落1次。
